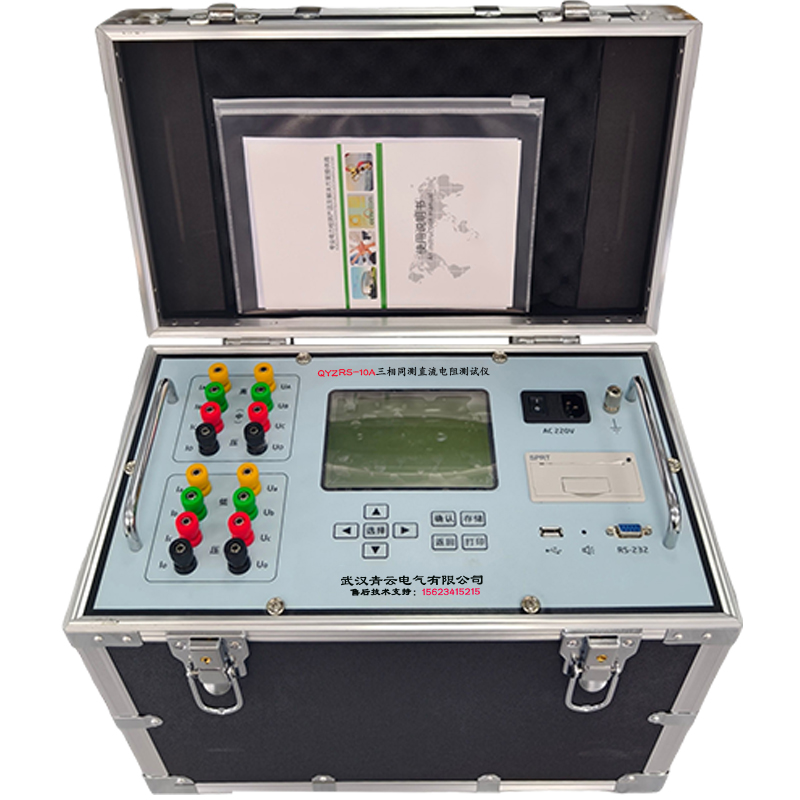

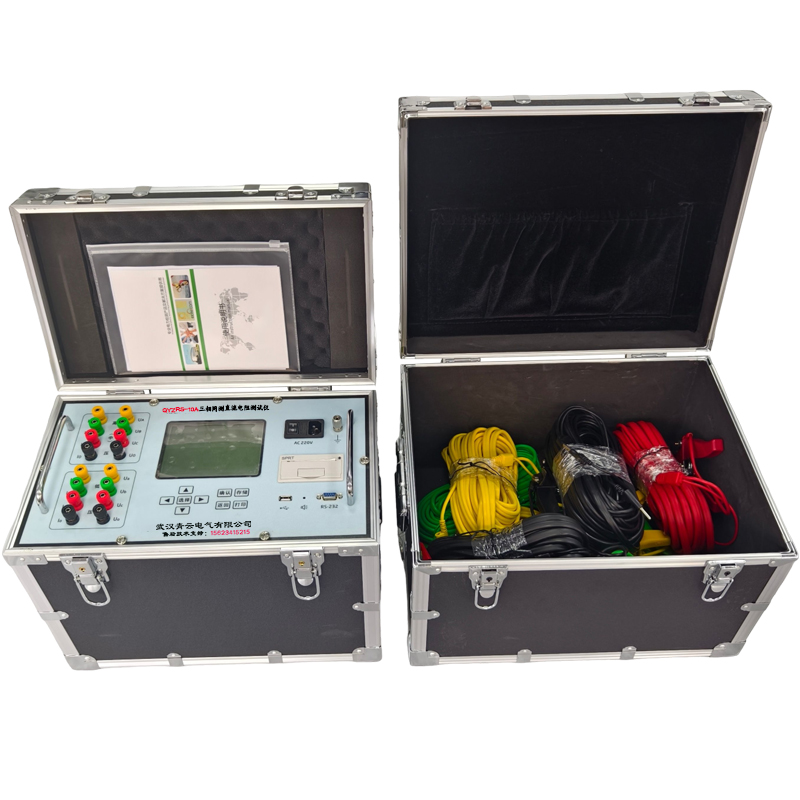

QYZGS-10A三相同测直流电阻测试仪

执行标准：

GB/T 1094.1-2013《电力变压器第 1 部分：总则》
GB/T 1094.3-2017《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》
DL/T 474.1-2018《变压器直流电阻测量导则》
DL/T 596-2021《电力设备预防性试验规程》
DL/T 1093-2018《电力变压器绕组变形测试技术导则》

产品介绍：

QYZGS-10A 三相同测直流电阻测试仪是针对电力变压器绕组直流电阻检测升级研发的专用试验设备，突破传统单相逐相测试模式，实现 A、B、C 三相绕组同步采集阻值，大幅提升变压器预试、交接试验工作效率。设备主要用于检测油浸式电力变压器、干式配电变压器、特种整流变压器绕组直流电阻，通过阻值平衡度判断绕组断线、引线接头虚接、分接开关接触不良、绕组匝间短路等内部隐蔽缺陷，广泛应用于国家电网运维班组、变电站检修部门、变压器生产制造企业、大型厂矿自备电厂、第三方电力检测试验机构。
仪器采用大功率恒流源输出架构，最高 10A 测试电流可满足大容量变压器低压侧低阻绕组稳定测量，内置全自动反向闭环消磁模块，解决感性负载断电高压反电动势安全隐患，同时避免剩磁对下一次测量精度造成干扰。硬件搭载多级屏蔽滤波电路，配合软件数字降噪算法，在变电站高压设备带电运行的强电磁干扰现场，测量数值稳定无跳变、无漂移，保障户外试验数据可靠性。整机配备中文高清显示屏，自动计算三相电阻不平衡率，超标声光告警，无需人工手动核算，降低人为计算失误。本机可存储 500 组以上历史试验数据，支持现场热敏打印报告、U 盘导出数据归档，检测记录格式完全符合电力预防性试验台账存档管理要求。设备采用加固型铝合金便携机箱，体积小巧便于车载转运，可选内置锂电池供电版本，满足野外无市电抢修作业需求，是当前变电高压试验标准化配置仪器。

产品概述
产品特点
详细参数
售后保障

产品概述：

　　QYZGS-10A 三相同测直流电阻测试仪为三相绕组同步测量型变压器直流电阻检测仪器，严格遵循电力行业预防性试验相关规程制造，可一次性完成变压器 ABC 三相直流电阻测试，用于排查变压器绕组、分接开关各类内部故障。仪器具备 10A 大电流输出、智能消磁、不平衡率自动判定、强电磁环境抗干扰等优势，试验数据可留存归档，适配电网检修、设备出厂检测、大修验收等多场景，是电力高压试验常用检测设备。

产品特点：

　　三相同步并行测量，告别传统逐相反复换线操作，缩短变压器停电试验时长;

　　10A 大电流输出，低阻值绕组测量驱动力充足，数据重复性与稳定性更强;

　　全自动强制消磁系统，兼顾仪器使用寿命与现场操作人员用电安全;

　　自动核算相间不平衡率，超差预警，降低对试验人员专业计算能力要求;

　　双重抗干扰设计，复杂变电站现场环境下测量结果可信度高;

　　数据存储、现场打印、U 盘导出三位一体，完整满足电力档案归档规范;

　　便携一体化机身，交直流双供电可选，室内试验室与野外现场通用。

详细参数：

　　测试电流档位：10A、5A、2A、1A、0.5A 自适应切换

　　测量量程：0.1mΩ～200Ω

　　测量精度：±0.2% 读数 ±2 个字

　　测试方式：三相绕组同步同时测量，一次接线完成全部检测

　　保护机制：过流、过压、反接、过热、放电延时多重硬件防护

　　工作环境：-10℃~50℃，相对湿度≤85% 无凝露

　　整机供电：AC220V 市电，可选内置锂电池直流续航
