QYXZ-II 变频串联谐振耐压试验装置，简称变频串联谐振装置、串联谐振耐压设备，是专为大容量容性电气试品交流绝缘耐压检测研发的成套高压试验仪器。设备基于 LC 串联谐振升压工作原理，通过调节变频电源输出频率，使干式电抗器与电缆、GIS、发电机等容性试品产生谐振，在试品两端生成符合国标要求的等效工频交流高压，以此检测绝缘内部受潮、气隙、破损、老化等隐蔽缺陷。对比传统油浸式工频耐压试验变压器，本款串联谐振耐压仪具备供电需求小、整机轻量化、波形质量优、不损伤交联电缆绝缘、一机多规格通用等核心优势；模块化干式电抗器搭配智能变频控制系统，兼顾户外工程现场作业与室内实验室固定检测，完善的多重安全联锁机制降低高压试验操作风险，测量精度、试验流程完全契合 DL/T、GB 现行电力试验标准，是国内高压容性设备交流耐压试验应用最广泛的主流成套设备，全网搜索高频选型型号 QYXZ-II 变频串联谐振耐压装置。

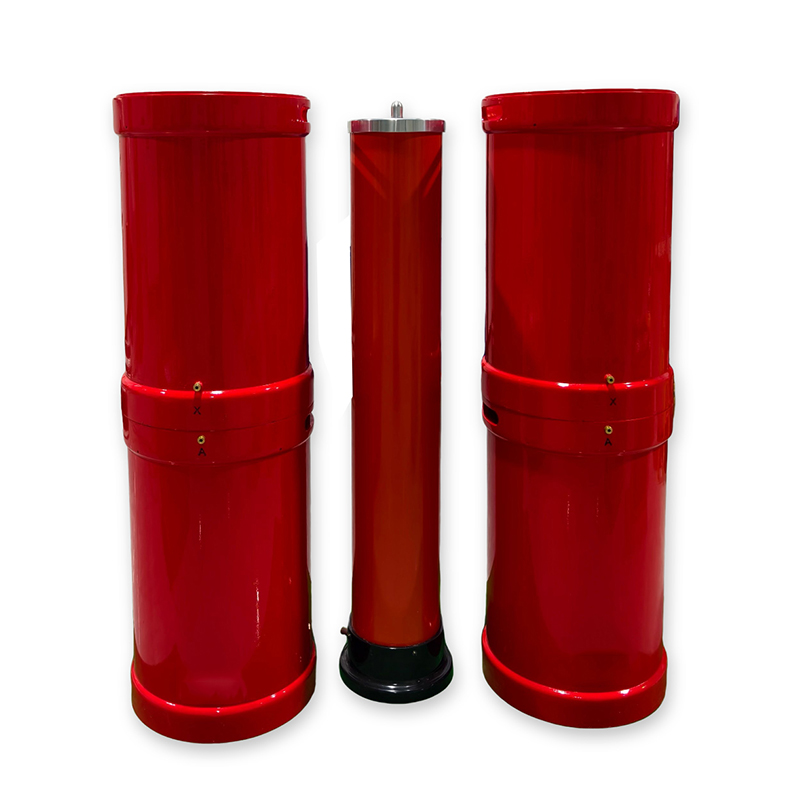

• 轻量化分体干式结构，户外转运无压力整套变频串联谐振装置电抗器采用环氧树脂真空浇注干式无油设计，无漏油隐患，单节电抗器重量轻便，可拆分装箱搬运，山区变电站、长距离电缆工程、狭小电缆沟作业均可轻松转运，无需大型运输车辆，对比传统油浸试验变压器减重 70% 以上。
• 低电源容量需求，现场供电不受限做电缆交流耐压试验时，依靠电感电容谐振放大高压，仅需极小输入功率，普通 5kW 小型发电机、工地临时配电箱即可满足供电，解决长距离高压电缆现场试验供电不足的行业难题，大幅降低现场施工配套成本。
• 纯净正弦输出，符合电缆国标试验规范GB 50150 规范明确要求交联电缆禁止使用直流耐压，必须采用等效工频交流耐压；QYXZ-II 串联谐振耐压仪输出低畸变标准正弦波，模拟电网真实运行工况，不会对电缆绝缘造成不可逆损伤，出具的试验报告完全满足电网验收、第三方 CMA/CNAS 实验室评审要求。

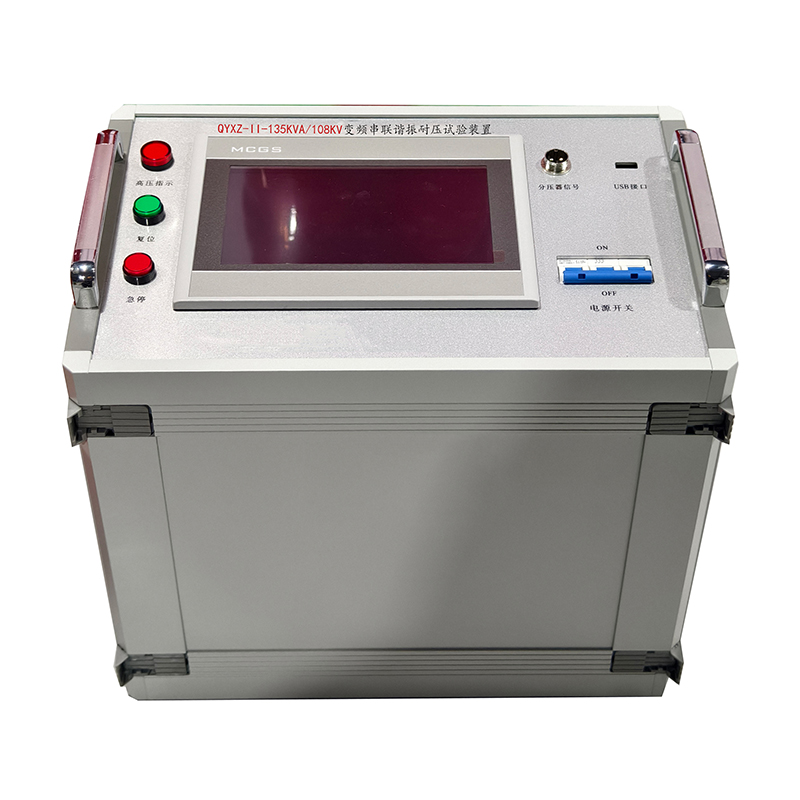

• 全自动智能操作，降低人工操作门槛触控式变频控制主机搭载全自动试验程序，新手输入试品参数即可一键完成扫频找谐振、匀速升压、定时保压、自动降压全流程；半自动、手动模式用于 GIS、互感器、发电机等特种试品精细化耐压试验，设备内置故障自检程序，快速排查接线、谐振异常问题。
• 模块化电抗器自由组合，全场景通用分节电抗器支持串并联切换，单套 QYXZ-II 变频串联谐振耐压设备可覆盖 10kV 至 220kV 全规格电缆、GIS 开关柜、水轮 / 汽轮发电机、主变、绝缘套管耐压检测，电力工程、轨道交通、化工冶金、新能源电厂等行业均可通用。
• 全链路多重安全防护，规避高压试验风险设备强制零位联锁，调压旋钮未归零无法启动升压；接地线缆未可靠连接时整机锁定高压输出；试品击穿、表面闪络微秒级切断电源，同步声光报警；失谐、设备过热、过压过流实时保护，高压分压器实时监测输出电压，从源头杜绝高压触电、设备烧毁事故。
• 试验数据可存储导出，计量合规可溯源整机出厂附带全套计量校准证书，电压、电流、频率测量指标符合 JJG、DL/T 相关检定规程；试验过程自动存储电压曲线、时长、谐振频率数据，支持 U 盘导出、本地打印试验报告，报告具备法律效力，适配工程交接验收、产品出厂质检、第三方检测业务。

• 输入供电：三相 AC380V±10% 50Hz，变频电源内置 220V 辅助供电接口
• 调频区间：20Hz～300Hz，频率调节分辨率 0.01Hz，精准捕捉谐振点
• 输出波形：标准正弦波，波形畸变率≤0.2%，无谐波无直流分量，不损伤交联电缆绝缘
• 品质因数 Q 值：20～40，输入电源容量仅为试验容量 1/Q，工地小型发电机即可带动试验
• 电压测量精度：≤±1.5% FS，电压显示分辨率 0.01kV，数据满足计量校准要求
• 耐压计时：0～9999s 自定义设置，保压完成自动降压归零，无需人工值守
• 操作模式：全自动扫频谐振、半自动升压、手动精细调压三种模式，适配不同试验工况
• 谐振识别：内置电缆参数计算程序，输入电缆截面、长度、试验电压，自动匹配谐振频率
• 安全保护：零位启动联锁、接地异常锁定、过压保护、低压过流、试品击穿闪络速断、失谐跳闸、整机过热保护、声光双重报警
• 使用环境：工作温度 - 10℃～+50℃，相对湿度≤85% 无凝露，适用变电站、电缆沟、户外工地、室内试验室多场景
