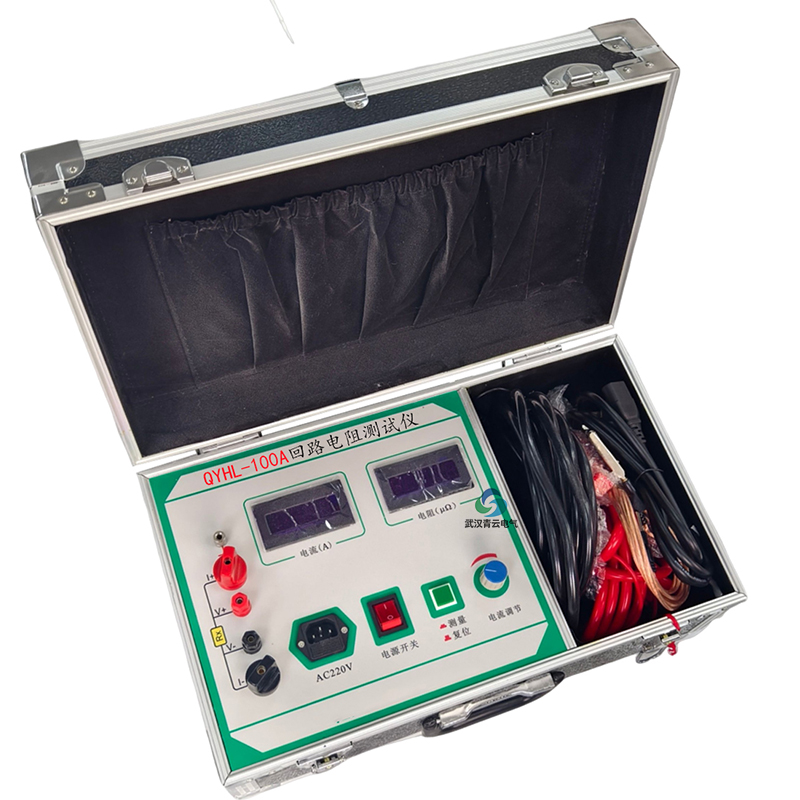

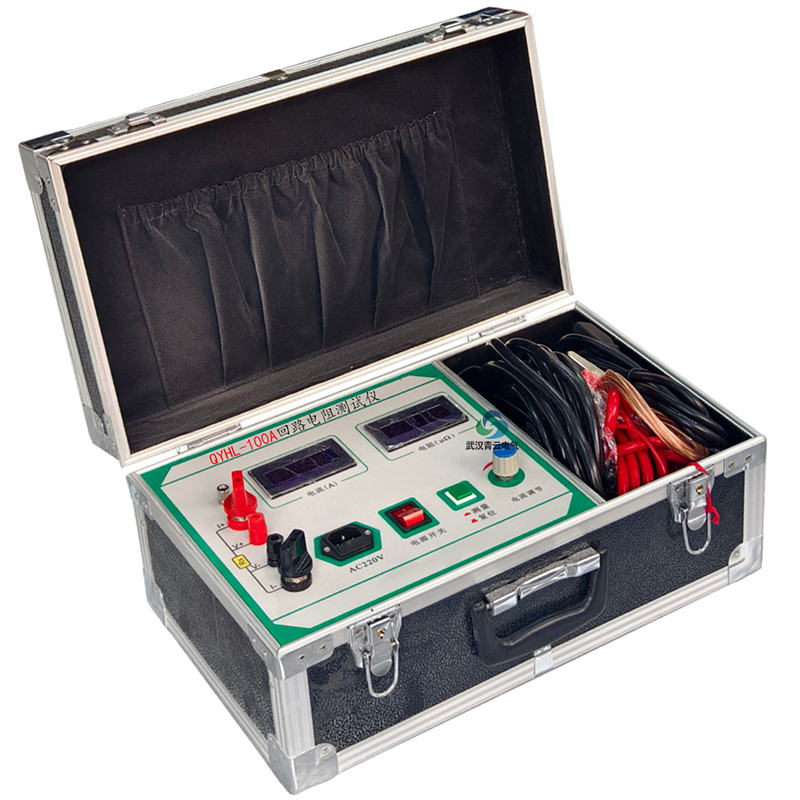

QYHL-100A 回路电阻测试仪

执行标准：

DL/T 845.4-2017《高压试验装置通用技术条件第 4 部分：回路电阻测试仪》
GB 50150-2016《电气装置安装工程电气设备交接试验标准》
DL/T 596《电力设备预防性试验规程》
DL/T 486《高压交流隔离开关和接地开关》

产品介绍：

100A回路电阻测试仪采用直流四端子测试法，纯手动控制输出，输出恒定 100A 直流测试电流，专门用于测量高压断路器、隔离开关、负荷开关、开关柜触头回路接触电阻。设备摒弃复杂自动程控模块，结构简单稳定、故障率低，非常适合变电站现场、电力检修班组、设备制造厂开展开关回路电阻交接试验与预防性试验。仪器恒流输出，有效消除引线电阻影响，精准反映开关触头接触状况，及时发现触头氧化、接触不良、压紧力不足等缺陷。

产品概述
产品特点
详细参数
售后保障

产品概述：

100A 回路电阻测试仪采用直流四端子凯尔文测量方式，恒定输出 100A 直流大电流，手动启停控制，结构简单可靠。主要用于高压断路器、隔离开关、成套开关柜触头接触电阻检测，满足电气交接试验、电力预防性试验标准要求，便携式机身，操作简便，维护便捷，是电力现场检测开关回路缺陷常用试验仪器。

产品特点：

手动简易操控：无复杂自动程序，旋钮手动调节、按键控制通断，上手快，低温、恶劣工况运行稳定；
标准 100A 恒流输出：满足电力规程要求，大电流冲击击穿触头表面氧化膜，测量数据真实可靠；
四端子测试工艺，分离电流线与电压取样线，规避测试导线电阻带来的测量误差；
硬件保护齐全：具备过热保护、输出短路保护，防止现场误操作损坏主机；
便携箱体设计，体积紧凑，适合开关柜站内、户外检修现场移动作业；
维护成本低，电路结构简洁，元器件少，长期野外使用故障率远低于全自动机型。

详细参数：

额定输出电流：直流 100A（恒定输出）
测量原理：直流四端子法（凯尔文测试）
测量范围：0～1999μΩ
测量精度：±0.5% 读数 ±2μΩ
控制方式：手动调压、手动启停输出，操作直观
供电电源：AC220V 50Hz
工作方式：短时工作制，适合现场间断测试
整机结构：便携式箱体，布线简洁，便于户外携带
