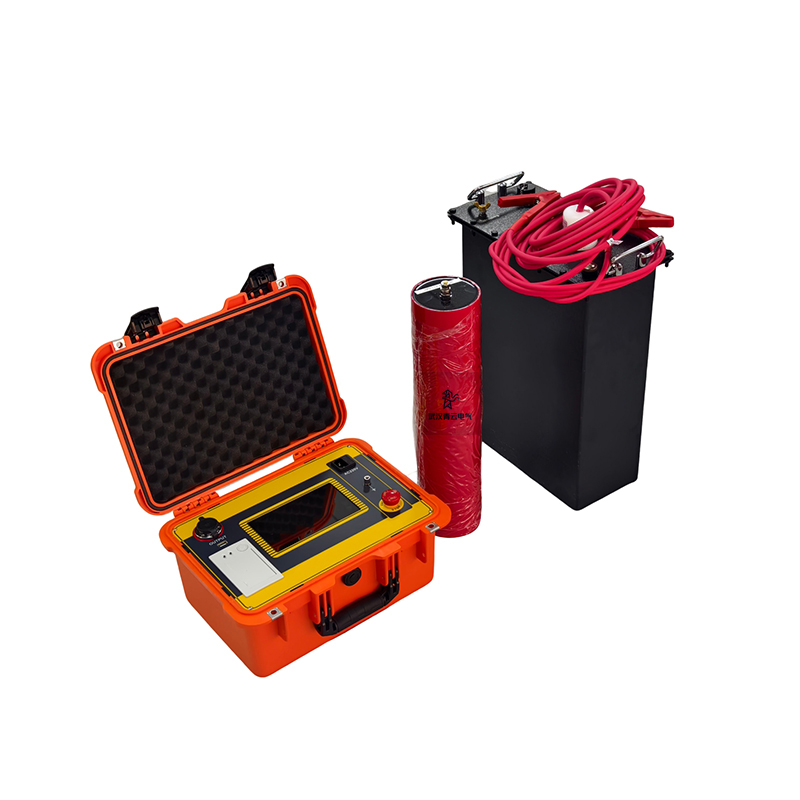

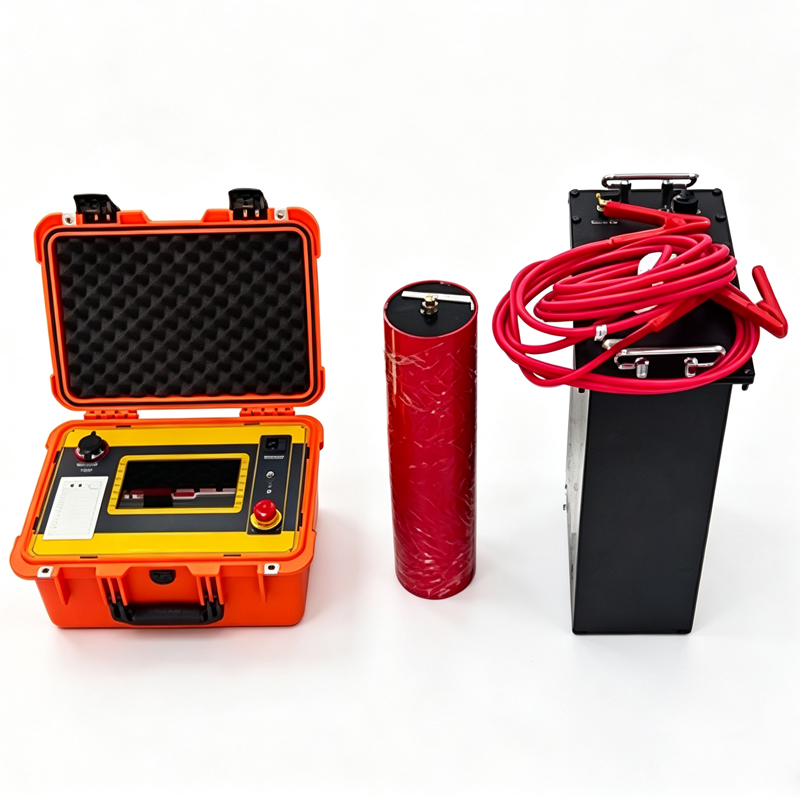

QYVLF-80kV 超低频高压发生器是一款便携式高压绝缘试验设备，主要用于电力部门、工矿企业、第三方检测机构对 35kV 及以下电压等级电力电缆、高压旋转电机等设备开展非破坏性绝缘耐压试验。设备采用一体化智能测控设计，具备体积小、重量轻、操作便捷、保护完善的特点，是传统工频耐压试验设备的升级替代方案，各项指标均符合现行电力行业试验标准要求。

产品核心特点

1. 微机数字变频闭环控制，输出纯正正弦波形，高压侧直采电压电流数据，消除容升效应，测量稳定无误差，试验数据符合行业检测要求。
2. 三档频率可调：0.1Hz、0.05Hz、0.02Hz，适配不同长度电缆、大容量发电机试品；设备所需电源容量仅传统工频耐压设备 1/500，分体式结构轻便易转运，单人可完成现场搬运接线。
3. 全套安全防护机制：高压过压、高低压过流、设备过热、调压器回零联锁多重保护，保护动作响应速度＜20ms，高低压光电隔离，规避高压窜扰风险，户外作业安全可靠。

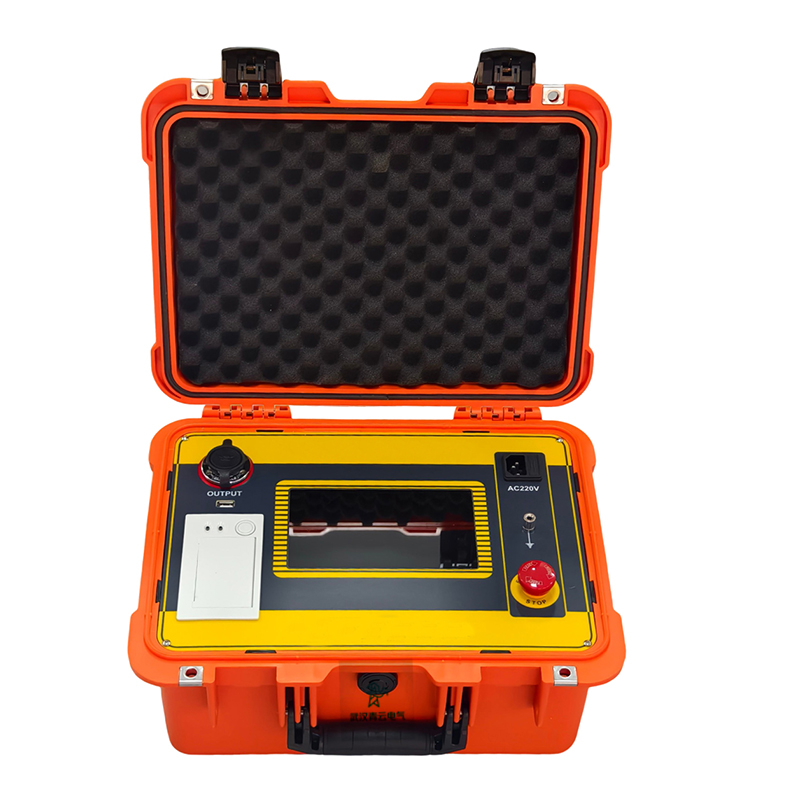

4. 智能可视化操作：彩色液晶屏幕实时显示输出电压、泄漏电流、试验时长、正弦波形；内置热敏打印机，试验完成一键打印检测报告，本机可存储多组历史试验数据，方便试验档案归档留存。
5. 适配全场景电力试验：可用于 10kV、35kV 交联电缆竣工交接试验、年度预防性试验，大型高压电机、发电机、并联电容器绝缘耐压检测，变电站、电缆沟、野外抢修均可使用。
6. 合规性完善：整机设计、试验流程、输出波形全部匹配 DL/T849.4、DL/T596 等现行电力试验标准，可出具具备计量效力的现场试验记录，满足第三方检测机构使用需求。

详细技术参数

文字版参数（方便搜索引擎抓取收录）

QYVLF-80kV 超低频高压发生器额定输出峰值电压 80kV，最大输出电流 30mA；支持 0.1Hz、0.05Hz、0.02Hz 三档工作频率；0.1Hz 工况最大带载电容 0.5μF，0.05Hz 最大带载 1.0μF，0.02Hz 最大带载 2.5μF；电压测量精度≤±3%；设备供电 AC220V±10% 50Hz，输入最大电流 12A；工作环境温度 0℃~40℃，环境相对湿度≤85% 无凝露；控制主机重量 4kg，升压筒分体总重 75kg；纯正弦波输出，标配自动升压、计时、自动降压、波形显示、数据存储、热敏打印、全回路安全保护功能。

表格参数

参数项目	设备规格
型号	QYVLF-80kV
额定峰值输出电压	80kV
最大输出电流	30mA
可调工作频率	0.1Hz / 0.05Hz / 0.02Hz
0.1Hz 最大带载电容	0.5μF
0.05Hz 最大带载电容	1.0μF
0.02Hz 最大带载电容	2.5μF
电压测量精度	≤±3%
工作电源	AC220V±10%，50Hz
主机重量	4kg

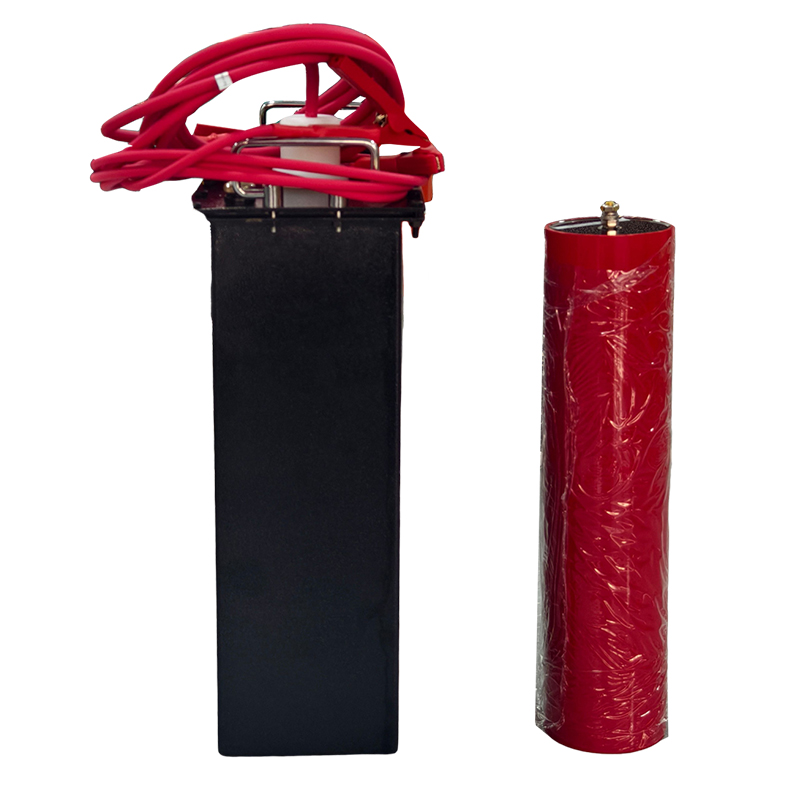

升压组件总重量	75kg
输出波形	标准正弦波
标配功能	波形实时显示、自动耐压计时、自动降压、试验数据存储、热敏打印、多重安全联锁保护

适用范围

1. 10kV、35kV 交联聚乙烯电力电缆交接试验、预防性耐压试验；
2. 火电、水电厂大型高压发电机、电动机绝缘耐压检测；
3. 变电站并联电力电容器、长距离电缆线路绝缘耐压测试；
4. 电力检修公司、第三方计量检测机构、厂矿企业电气试验室常规耐压检测作业。
