QYXZ-1500kVA/500kV 大容量变频串联谐振耐压装置是武汉青云电气核心高压试验产品，设备基于 LC 串联谐振升压原理，通过调节变频电源输出频率，使高压电抗器与 GIS、超高压电缆、主变压器这类大容量容性试品产生谐振，在试品两端生成符合国标要求的等效工频交流高压，以此排查绝缘受潮、内部气隙、壳体裂纹、材料老化等隐蔽缺陷。对比中小规格串联谐振设备，本机耐压等级、试验容量更高，搭配高压端均压抗电晕结构，可承接 220kV 等级超高压设备专项耐压试验；模块化分体设计兼顾转运便利性与试验稳定性，自研智能测控系统搭配完善的安全防护体系，能有效降低贵重高压试品的试验风险，是超高压电网基建、变电站运维、高压电气质检领域的主流专用检测设备，参数配置可直接用于电力承试一级资质评审核验。

• 青云电气自研大容量高压规格，适配超高压场景本款 QYXZ-1500kVA/500kV 为武汉青云电气针对超高压电网试验自主研发的大容量串联谐振设备，专门解决 220kV GIS 组合电器、长距离超高压电缆、大型主变压器的交流耐压检测难题，是电力承试一级资质申办、省级电网基建项目验收的核心标配设备。

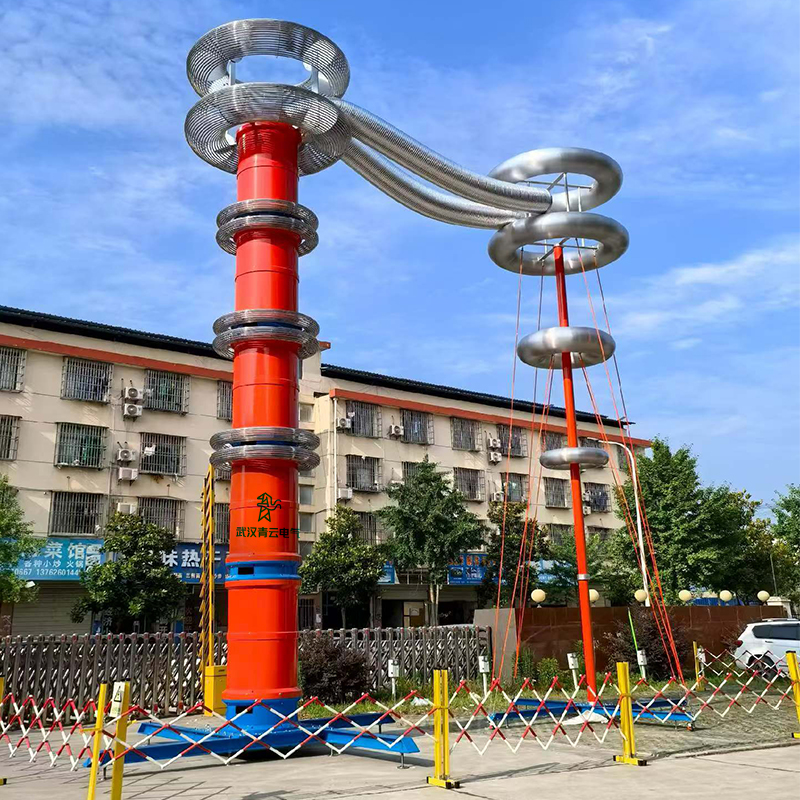

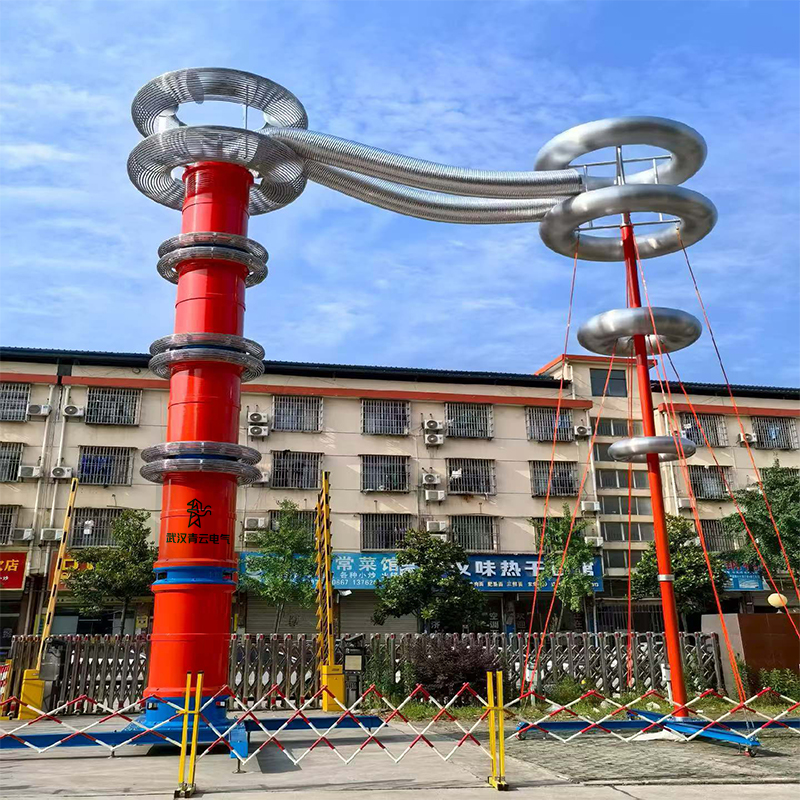

• 高压均压环抗电晕设计，超高压测量更稳定高压分压器顶端加装铝合金均压环，均匀高压电场、减少电晕放电干扰，规避局放杂波影响电压采样精度，高电压工况下试验数据稳定性远优于无均压结构的普通谐振设备，满足高压实验室精准检测要求。

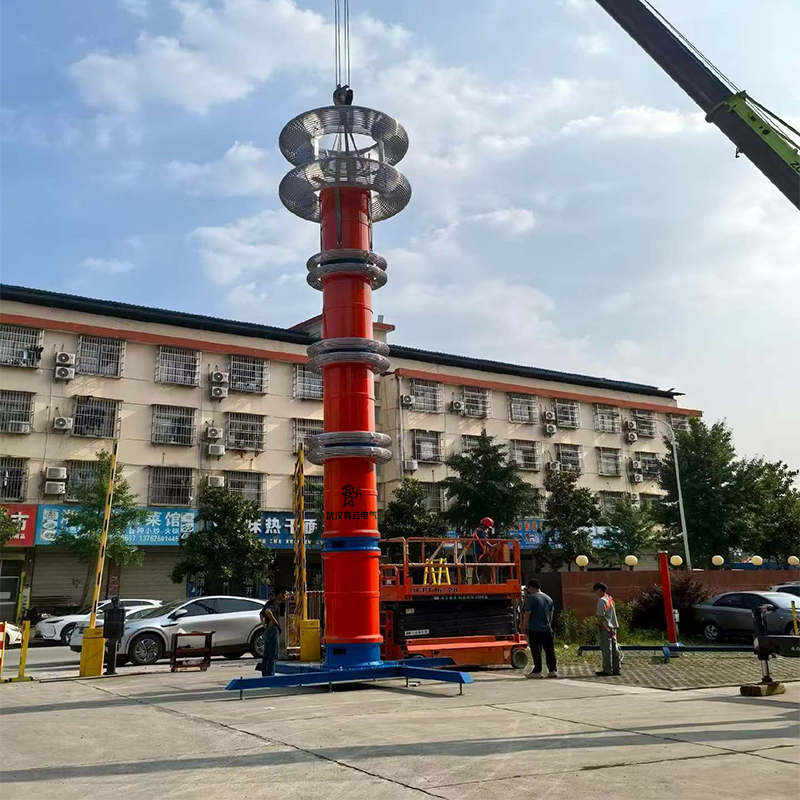

• 分体模块化结构，大件转运灵活励磁变压器、高压谐振电抗器、智能测控柜采用独立分体设计，可拆分吊装运输，适配新建变电站道路受限、大型设备进场困难的施工场景；电抗器可灵活增减节数调整试验容量，兼顾大容量主试验与常规中小试品检测，一机多用降低采购成本。
• 谐振升压功耗低，工地供电条件友好依托 LC 串联谐振升压原理，设备实际外接供电容量仅为试验容量的 1/Q，基建工地临时配电箱、大功率发电车即可带动整套系统，解决超高压设备现场试验大功率电源难以布设的痛点。
• 全自动智能测控，试验流程标准化武汉青云电气定制化触控测控系统，录入试品参数后可自动扫频锁定谐振点、匀速升压、稳压计时、试验结束自动降压；支持试验数据、波形本地存储、U 盘导出与报表打印，数据格式符合电网交接验收、第三方 CMA 检测归档规范。
• 全维度高压安全防护，贵重试品风险可控配置强制接地闭锁、零位开机校验，试品击穿瞬间快速切断励磁电源、泄放残余高压；可提前自定义过压保护阈值，避免 GIS、主变这类高价试品试验时因绝缘击穿造成大额设备损失。
• 全干式无油结构，户外环境适应性强励磁变压器、高压电抗器全部采用环氧干式浇注工艺，无绝缘油渗漏隐患，防尘、防潮、抗震性能优异，变电站露天作业、山区潮湿环境均可稳定运行，后期运维保养工作量低。

电气参数

1. 设备型号：QYXZ-1500kVA/500kV，生产厂家：武汉青云电气
2. 额定总容量：1500kVA，最高输出试验电压：500kV
3. 输入电源：三相 AC380V±10%，50Hz 工业市电
4. 调频范围：20Hz～300Hz，频率分辨率 0.01Hz
5. 输出波形：标准工频正弦波，波形畸变率≤0.2%
6. 回路品质因数 Q：25～45，大幅降低现场供电负荷
7. 电压测量精度：≤±1.0% FS，高压端标配电容分压器 + 铝合金均压环抑制电晕
8. 耐压计时：0～99999s 自由设定，保压结束自动降压归零
9. 操作模式：全自动扫频谐振、半自动升压、手动精细化调压三种模式
10. 适配试品：220kV 整段 GIS、数公里级超高压交联电缆、大容量主变压器、高压互感器、套管

结构与安全参数

1. 系统组成：智能变频测控柜、大功率干式励磁变压器、环氧浇注高压谐振电抗器、带均压环高压电容分压器、高压绝缘支撑支架
2. 电抗器工艺：环氧树脂真空干式浇注，高压端增设均压环优化电场，抑制尖端电晕放电
3. 保护配置：零位启动联锁、接地异常闭锁、过压 / 过流 / 失谐 / 过热保护、试品击穿快速分断、声光双重告警
4. 工作环境：环境温度 - 10℃~+50℃，相对湿度≤85% 无凝露，支持变电站户外基建作业
5. 资质适配：参数完全满足电力承装修试一级资质设备配置评审要求
